ItuA516 GR 70bahannya adalah pelat baja karbon yang dirancang untukpelat baja bejana tekan A516 GR 70aplikasi, dikenal karena kekuatan tariknya yang tinggi dan kemampuan las yang sangat baik. Material setaranya, seperti ASME SA516 GR 70, EN 10028 P355GH, dan BS1501 224-490 A & B, memiliki sifat serupa, sehingga cocok untuk aplikasi serupa. Hal yang setara ini memastikan kompatibilitas untuk proyek global, memenuhi standar industri yang ketat.
- Kondisi Pasokan: Pelat berukuran 40 mm ke bawah biasanya disediakan dalam kondisi-digulung, sedangkan pelat di atas 40 mm harus dinormalisasi. Pelanggan dapat meminta piring yang dinormalisasi atau-dihilangkan stres.
- Aplikasi: Digunakan diPelat ASTM A516 GR 70untuk bejana tekan, boiler, tangki penyimpanan, dan peralatan industri.
Untuk spesifikasi rinci, periksa kamiHalaman produk plat baja A516 GR 70.
Komposisi Kimia ASTM A516 GR 70 dan Bahan Setara
Komposisi kimia dariA516 GR 70dan padanannya memastikan kekuatan, kemampuan las, dan ketahanan terhadap korosi. Tabel di bawah ini membandingkan komposisi kimianyaPelat baja ASTM A516 Kelas 70dengan standar yang setara.
|
Standar/Kelas |
C (Maks %) |
Ya (%) |
M N (%) |
P (Maks %) |
S (Maks %) |
Ni (Maks %) |
Kr (Maks %) |
Bulan (Maks %) |
|---|---|---|---|---|---|---|---|---|
|
ASTM A516 GR 70 |
0.27 |
0.15–0.40 |
0.85–1.20 |
0.035 |
0.035 |
0,40 (pilihan) |
0,30 (pilihan) |
0,08 (pilihan) |
|
ASME SA516 GR 70 |
0.27 |
0.15–0.40 |
0.85–1.20 |
0.035 |
0.035 |
0,40 (pilihan) |
0,30 (pilihan) |
0,08 (pilihan) |
|
EN 10028 P355GH |
0.22 |
0.10–0.50 |
0.90–1.70 |
0.025 |
0.015 |
0.30 |
0.30 |
0.08 |
|
BS1501 224-490 A & B |
0.25 |
0.10–0.40 |
0.90–1.50 |
0.035 |
0.035 |
0.40 |
0.25 |
0.10 |
Pengamatan Kunci:
- A516 GR 70DanASME SA516 GR 70memiliki komposisi yang identik, karena ASME mengadopsi standar ASTM.
- EN 10028 P355GHmemiliki kandungan karbon yang sedikit lebih rendah (0,22%) dan batas sulfur yang lebih ketat (0,015%), meningkatkan ketahanan terhadap korosi.
- BS1501 224-490 A & Bmemungkinkan mangan sedikit lebih tinggi (0,90–1,50%) untuk meningkatkan kekuatan.
- Setara Karbon (Ceq): Semua nilai menggunakan rumusCeq=[C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15]untuk memastikan kemampuan las, denganPelat baja karbon A516-70mempertahankan sifat fabrikasi yang sangat baik.
Sifat Mekanik ASTM A516 GR 70 dan Material Setara
Sifat mekanik dariA516 GR 70dan sejenisnya menentukan kesesuaiannya untuk-aplikasi bertekanan tinggi. Tabel di bawah membandingkan properti utamanya.
|
Standar/Kelas |
Ketebalan |
Kekuatan Hasil (Min MPa) |
Kekuatan Tarik (MPa) |
Perpanjangan (Min%) |
Ketangguhan Dampak (Opsional) |
|---|---|---|---|---|---|
|
ASTM A516 GR 70 |
6–40mm |
260 |
485–620 |
21% |
Charpy V-takik pada -20 derajat /-46 derajat |
|
40–100mm |
260 |
485–620 |
17% |
||
|
ASME SA516 GR 70 |
6–40mm |
260 |
485–620 |
21% |
Charpy V-takik pada -20 derajat /-46 derajat |
|
40–100mm |
260 |
485–620 |
17% |
||
|
EN 10028 P355GH |
6–60mm |
355 (Kurang dari atau sama dengan 16mm), 345 (16–40mm), 315 (40–60mm) |
510–650 |
20% |
Charpy V-takik pada -20 derajat |
|
BS1501 224-490 A & B |
6–40mm |
275 |
490–620 |
20% |
Charpy V-takik pada -20 derajat |
|
40–100mm |
265 |
490–620 |
17% |
Pengamatan Kunci:
- A516 GR 70DanASME SA516 GR 70memiliki sifat mekanik yang sama, dengan kekuatan tarik tinggi (485–620 MPa) dan perpanjangan yang baik (21% untuk pelat yang lebih tipis).
- EN 10028 P355GHmenawarkan kekuatan luluh yang lebih tinggi untuk pelat yang lebih tipis (355 MPa Kurang dari atau sama dengan 16mm) namun rentang tariknya sedikit lebih luas (510–650 MPa).
- BS1501 224-490 A & Bmemiliki kekuatan luluh yang sedikit lebih rendah (275 MPa untuk pelat yang lebih tipis) tetapi sejajar denganA516 GR 70dalam kekuatan tarik.
Spesifikasi Material ASTM A516 GR 70 dan Setara
ItuA516 GR 70dan padanannya tersedia dalam berbagai spesifikasi untuk memenuhi kebutuhan proyek. Tabel di bawah menguraikan spesifikasi materialnya.
|
Standar/Kelas |
Kisaran Ketebalan |
Rentang Lebar |
Rentang Panjang |
Kondisi Pasokan |
|---|---|---|---|---|
|
ASTM A516 GR 70 |
6mm–300mm |
1500mm–4050mm |
3000mm–15000mm |
As-rolled (≤40mm), Normalized (>40mm) |
|
ASME SA516 GR 70 |
6mm–300mm |
1500mm–4050mm |
3000mm–15000mm |
As-rolled (≤40mm), Normalized (>40mm) |
|
EN 10028 P355GH |
6mm–150mm |
1500mm–4000mm |
3000mm–12000mm |
Dinormalisasi |
|
BS1501 224-490 A & B |
6mm–150mm |
1500mm–4000mm |
3000mm–12000mm |
Dinormalisasi |
Pengamatan Kunci:
- A516 GR 70DanASME SA516 GR 70mendukung rentang ketebalan yang lebih luas (hingga 300mm) dibandingkan denganEN 10028 P355GHDanBS1501 224-490 A & B(hingga 150mm).
- Semua kelas mendukung pemotongan khusus dan-pesanan skala besar, denganpelat baja bejana tekan A516 GR 70menawarkan fleksibilitas untuk beragam aplikasi.
Penerapan ASTM A516 GR 70 dan Material Setara
ItuA516 GR 70dan padanannya serbaguna, memenuhi kebutuhan berbagai industri:
- Kapal Tekanan: Banyak digunakan diPiring ASTASTM A516 GR 70untuk-kapal bertekanan tinggi di sektor minyak, gas, dan petrokimia.
- ketel: Lebih disukai untukPelat baja A516 GR 70dalam boiler-suhu dan-tekanan tinggi.
- Tangki Penyimpanan: Cocok untuk-penyimpanan cairan dan gas berskala besar dengan tekanan tinggi.
- Peralatan Industri: Diterapkan pada penukar panas, saluran pipa, dan komponen struktural.
- Industri Kelautan: Digunakan diPelat baja karbon A516-70untuk aplikasi kelautan yang kuat.
Bahan yang setara sepertiEN 10028 P355GHDanBS1501 224-490 A & Bjuga digunakan dalam bejana tekan dan boiler, sehingga memastikan kompatibilitas global.
Pertimbangan Pemilihan Utama untuk Bahan Setara
Saat memilih sebuahBahan setara ASTM A516 GR 70, para insinyur harus mengevaluasi berbagai faktor di luar kesetaraan kadar yang sederhana. Pertimbangan berikut sangat penting untuk desain yang aman dan-sesuai kode.
Lingkungan Suhu Pengoperasian
Kekuatan terbesar ASTM A516 GR 70 adalah miliknyasertifikasi ketangguhan-suhu rendahhingga -46 derajat . Setara Eropa (P355GH) dan setara Jepang (SPV355) umumnya tidak memiliki sertifikasi suhu rendah ini. Untuk proyek yang melibatkan:
- Tangki penyimpanan LNG dan layanan kriogenik (di bawah -20 derajat):Tentukan ASTM A516 GR 70 atau atur pengujian dampak tambahan yang setara
- Layanan boiler-suhu tinggi (di atas 400 derajat ):P355GH mungkin lebih disukai daripada A516 GR 70
- Bejana bertekanan-suhu sedang (0 derajat hingga 400 derajat ):Semua yang setara secara umum dapat diterima dengan tinjauan teknik yang tepat
Persyaratan Kepatuhan Kode
Yurisdiksi yang berbeda memerlukan kepatuhan terhadap kode tertentu:
- ASME BPVC Bagian II:Diperlukan ASTM A516 GR 70 atau ASME SA516 GR 70
- PED (Petunjuk Peralatan Tekanan Eropa):EN 10028-2 P355GH lebih disukai
- Kode GB Cina:GB 713 Q345R diperlukan untuk sertifikasi lokal
- JIS/KHK (Kode Jepang):JIS G3115 SPV355 ditentukan
Pertimbangan Pengelasan dan Fabrikasi
Semua penawaran bahan yang setarakemampuan las yang baikmenggunakan metode pengelasan konvensional. Namun, Q345R memerlukan pemanasan awal yang lebih hati-hati (60–150 derajat ) dan perlakuan panas pasca-pengelasan untuk pelat tebal guna mencegah retakan dingin dan menghilangkan tekanan pengelasan. ASTM A516 GR 70 dikenal dengan kemampuan las yang unggul dan nilai setara karbon yang lebih rendah, sehingga mengurangi kebutuhan pemanasan awal.
Kesimpulan – Pilih GNEE Steel untuk Material Setara ASTM A516 GR 70
Memahamiapa bahan setara ASTM A516 GR 70sangat penting untuk proyek rekayasa global. Baik Anda memerlukan grade dasar, P355GH Eropa, Q345R China, SPV355 Jepang, atau 19Mn6 Jerman, GNEE Steel adalah solusi lengkap Anda untuk pelat baja bejana tekan.
Jangan biarkan penundaan pengadaan material menghambat proyek Anda.Hubungi GNEE Steel hari ini untuk konsultasi gratis dan penawaran kompetitif untuk ASTM A516 GR 70 dan semua nilai yang setara. Tim teknis kami akan membantu Anda memilih material yang optimal untuk kondisi pengoperasian spesifik, persyaratan kode, dan batasan anggaran Anda.
👉 Kirimkan pertanyaan Anda secara online – kirimkan saja ketebalan, lebar, panjang, jumlah, dan alamat pengiriman yang Anda perlukan. Kami akan membalas dengan harga dan ketersediaan terbaik kami dalam waktu 24 jam!
GNEE Steel – Mitra Global Anda untuk Pelat Baja Bejana Tekan
Pertanyaan Umum
Apa itu A516 GR 70?
ASTM A516 adalah spesifikasi standar pelat baja karbon yang digunakan pada bejana bertekanan untuk layanan suhu rendah hingga sedang. A516 Kelas 70 adalahpilihan yang sangat baik untuk servis pada aplikasi suhu lebih rendah dari suhu sekitar dengan ketangguhan takik yang sangat baik dan kemampuan las yang baik.
Apa perbedaan antara A36 dan A516 GR 70?
ASTM A516 GR 70 mengungguli ASTM A36 dalam hal kekuatan tarik,-ketangguhan suhu rendah, dan aplikasi bejana tekan, sedangkan A36 lebih cocok untuk penggunaan struktural umum.
Apa perbedaan antara A516 GR 70 dan SA516 GR 70?
ASTM A516 GR 70 dan ASME SA516 GR 70 adalahpada dasarnya identik dalam komposisi dan sifat, dengan SA516 GR 70 menawarkan sertifikasi ASME tambahan untuk kapal berkode. Pelat Gangsteel memastikan keandalan untuk semua aplikasi bejana tekan.
Bahan apa yang setara dengan A516 GR 70?
Persamaan umum termasukASME SA516 GR 70, EN 10028 P355GH, DanBS1501 224-490 A & B, cocok untuk aplikasi bejana tekan serupa.
Bagaimana A516 GR 70 dibandingkan dengan EN 10028 P355GH?
A516 GR 70memiliki kandungan karbon yang sedikit lebih tinggi (0,27% vs. 0.22%) namun kekuatan luluhnya lebih rendah untuk pelat yang lebih tipis dibandingkan denganP355GH(355 MPa Kurang dari atau sama dengan 16mm).
Apakah sertifikasi diberikan untuk A516 GR 70?

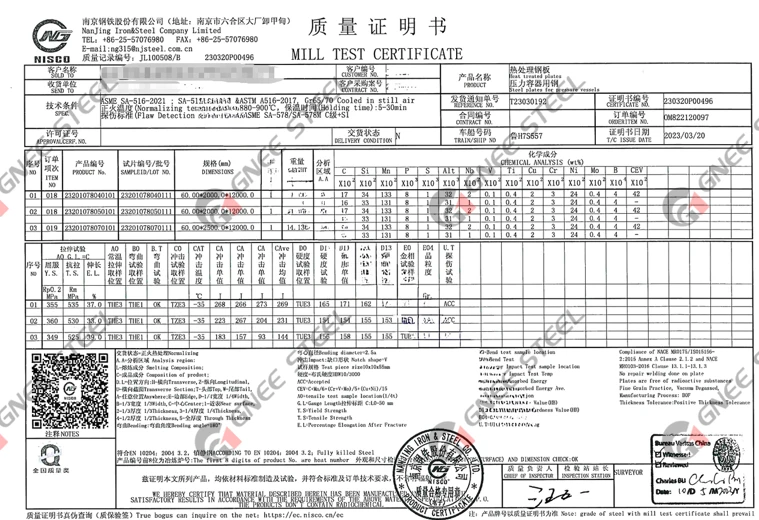

Ya, baja GNEE memberikan sertifikat uji pabrik (MTC) dan mendukung inspeksi pihak-ketiga (SGS, TUV, BV, ABS) untukPelat baja ASTM A516 Kelas 70.
Bisakah baja GNEE menangani pesanan massal untuk A516 GR 70?
Sangat. Dengan stok lebih dari 5.000 ton, kami berspesialisasi dalamPelat baja A516 GR 70pesanan massal dengan pengiriman cepat. Hubungi kami melalui pelat baja A516 GR 70 kami.
Berapa dimensi yang tersedia untuk pelat A516 GR 70?
Tebal: 6mm–300mm, Lebar: 1500mm–4050mm, Panjang: 3000mm–15000mm.
